Finestre e porte in alluminiosono ampiamente utilizzati nell'architettura residenziale, commerciale, industriale e di grattacieli perché combinano resistenza strutturale, flessibilità di progettazione, resistenza agli agenti atmosferici, bassi requisiti di manutenzione e compatibilità con i moderni sistemi di verniciatura. La specifica più efficace, tuttavia, non è semplicemente una questione di scelta dell’alluminio. La serie del telaio, il grado della lega, la configurazione dell'apertura, la struttura del vetro, la separazione termica, le guarnizioni, la ferramenta, il trattamento superficiale, il drenaggio e i dettagli di installazione influenzano tutti le prestazioni finali di un'apertura completata. Questa guida spiega come questi elementi lavorano insieme, come confrontare configurazioni comuni, come abbinare un sistema all'ambiente dell'edificio e come evitare errori di specifica che possono ridurre il comfort o le prestazioni del servizio.
Sommario
Fare clic su qualsiasi sezione per passare direttamente all'argomento.
- 1. Perché la scelta dei materiali è importante nelle aperture moderne
- 2. Comprendere il sistema strutturale
- 3. In che modo la selezione della lega influisce sulle prestazioni
- 4. Come funzionano la serie di telai e la profondità del profilo
- 5. Scelta tra configurazioni di apertura
- 6. Prestazioni termiche e controllo meteorologico
- 7. Vetro, guarnizioni, ferramenta e drenaggio
- 8. Trattamento superficiale e aspetto a lungo termine
- 9. Abbinamento dei sistemi alle applicazioni edili
- 10. Come leggere una specifica tecnica
- 11. Errori comuni nelle specifiche e nell'installazione
- 12. Perché la produzione di precisione è importante
- 13. Un quadro pratico di selezione
- 14. Domande frequenti
Perché la scelta dei materiali è importante nelle aperture moderne
Una finestra o una porta è più di una cornice attorno a una lastra di vetro. Fa parte dell’involucro dell’edificio, influenza il modo in cui le persone percepiscono uno spazio interno e deve funzionare con cicli di apertura ripetuti, cambiamenti di temperatura, pressione del vento, pioggia, luce solare e pulizia quotidiana.
Ecco perché la scelta dei materiali dovrebbe essere considerata insieme alla progettazione del sistema. L’alluminio è interessante per le applicazioni architettoniche perché offre un’utile combinazione di resistenza, stabilità dimensionale, flessibilità di fabbricazione e peso strutturale relativamente basso. Può anche essere estruso in sezioni complesse, consentendo a progettisti e produttori di integrare camere, tasche per vetrate, percorsi di drenaggio, guarnizioni, posizioni di dispositivi di fissaggio e altre caratteristiche funzionali in un unico sistema di profili coordinato.
Per un progetto residenziale, ciò può tradursi in linee di vista ridotte e ventilazione pratica. Per un edificio commerciale, le priorità potrebbero spostarsi verso superfici vetrate più ampie, cicli di apertura ripetuti, hardware più robusto o un controllo più rigoroso del movimento dell'aria e dell'acqua. In un ambiente costiero, la protezione della superficie e la resistenza alla corrosione diventano particolarmente importanti. In una regione con vento forte, la geometria del profilo, il rinforzo, la selezione del vetro e l'ancoraggio meritano molta attenzione.
I profili trasferiscono i carichi provenienti da vetri, ferramenta, pressione del vento e forze operative nella struttura dell'edificio.
Telai, guarnizioni, canali di drenaggio e vetri lavorano insieme per limitare i movimenti indesiderati di aria e acqua.
Le dimensioni del profilo, le linee di vista, la finitura, il colore e lo stile di apertura influenzano il linguaggio visivo di una facciata.
L'hardware e la geometria del telaio determinano la facilità con cui l'unità si apre, si chiude, si blocca, si ventila e rimane allineata.
I sistemi più forti quindi non sono definiti da una singola caratteristica. La performance deriva dalla coordinazione. Una lega di alta qualità non può compensare uno scarso drenaggio. Un telaio robusto non può creare una tenuta affidabile se la geometria dell'anta non è precisa. Un vetro eccellente non può superare un giunto perimetrale installato male. L'insieme completo deve essere considerato come un'unica apertura progettata.
Comprendere il sistema strutturale
La logica strutturale di base di un'apertura in alluminio è semplice: i profili estrusi creano il telaio e le sezioni mobili, i vetri sono contenuti all'interno di tasche dedicate, la ferramenta è posizionata in aree rinforzate e i componenti di tenuta chiudono gli spazi previsti tra le parti fisse e mobili.
Ciò che rende sofisticato il sistema è l’interazione tra questi elementi. Un profilo che sembra compatto dall'esterno può contenere più camere interne. Tali camere possono aiutare con la rigidità, il percorso del drenaggio, il posizionamento degli elementi di fissaggio o la separazione termica. La geometria effettiva del profilo può quindi raccontare una storia tecnica molto più utile della sola superficie visibile.
Telai fissi e sezioni manovrabili
Il telaio perimetrale fisso stabilisce il collegamento tra l'apertura e la parete. Deve mantenere la sua geometria resistendo al tempo stesso ai carichi trasferiti attraverso l'anta e il vetro. Le sezioni operabili, al contrario, devono bilanciare la rigidità con il movimento. Le loro dimensioni devono rimanere sufficientemente stabili affinché l'hardware funzioni correttamente e affinché le guarnizioni mantengano un contatto costante.
La tasca per vetri
La tasca per vetratura determina il modo in cui il vetro viene posizionato, supportato, trattenuto e sigillato. Una tasca ben progettata sostiene correttamente il vetro lasciando spazio per guarnizioni, blocchi di fissaggio, dispositivi di drenaggio e lo spessore del vetro richiesto. La compatibilità tra la struttura in vetro e il sistema di profili deve essere sempre verificata prima della fabbricazione.
Giunti e punti di connessione
I giunti angolari e le connessioni meccaniche vengono spesso trascurati durante il confronto visivo perché non costituiscono la parte più evidente di un'apertura finita. Tuttavia, possono influenzare l’allineamento, la rigidità, la continuità della tenuta e il funzionamento a lungo termine. Il taglio di precisione e l'accurato assemblaggio degli angoli sono importanti soprattutto quando più unità sono installate in una facciata continua.
Per i team di progetto, un'abitudine utile è quella di richiedere un disegno completo della sezione piuttosto che valutare la cornice solo dalle fotografie. Una sezione può rivelare la profondità del profilo, la disposizione della camera, la tolleranza della vetratura, la posizione della barriera termica, il percorso di drenaggio, la posizione della guarnizione e l'interfaccia hardware in un'unica vista.
Finestre e porte in alluminiosono meglio intesi come assiemi ingegnerizzati. La frase può sembrare semplice, ma il sistema tecnico effettivo può variare in modo significativo a seconda della serie di profili, del tipo di apertura, della lega, del vetro, del design termico, delle guarnizioni e dei requisiti ambientali.
In che modo la selezione della lega influisce sulle prestazioni
Non tutti i profili in alluminio hanno le stesse caratteristiche meccaniche. La famiglia di leghe e lo stato d'animo influenzano la resistenza, il comportamento allo snervamento, l'allungamento, la risposta alla lavorazione e il modo in cui un profilo può essere progettato in base a un particolare requisito di carico.
Per i sistemi architettonici, due gradi frequentemente considerati sono 6063-T5 e 6061-T6. Non sono intercambiabili in ogni applicazione. La scelta corretta dipende dalla geometria del profilo richiesta, dalle condizioni di carico, dal metodo di fabbricazione e dalle specifiche del progetto.
| Grado materiale | Carattere tipico | Tipica considerazione di progettazione | Dove può essere utile |
|---|---|---|---|
| 6063-T5 | Forte idoneità all'estrusione di profili con buone caratteristiche di finitura superficiale | Utile per molti profili architettonici convenzionali ed estrusioni dettagliate | Impianti residenziali e commerciali in genere |
| 6061-T6 | Maggiore resistenza meccanica e maggiore potenziale di carico | Può supportare requisiti strutturali più impegnativi se progettato correttamente | Sezioni più grandi, vetrate più pesanti o applicazioni che richiedono una maggiore capacità strutturale |
La forza è solo uno dei criteri di selezione
Una lega più forte non crea automaticamente un'apertura migliore. Se un profilo è inutilmente pesante per il servizio previsto, altre parti del sistema potrebbero non migliorare semplicemente perché la resistenza del materiale è maggiore. È ancora necessario valutare la geometria del profilo, lo spessore della parete, la luce, la spaziatura dei supporti, il peso del vetro, la disposizione della ferramenta e l'ancoraggio.
La domanda più utile non è “Quale lega è la più resistente?” ma “Quale lega supporta il progetto richiesto con geometria e coerenza di produzione adeguate?” Questo cambiamento porta a decisioni ingegneristiche migliori perché collega le proprietà dei materiali alle condizioni applicative reali.
Tracciabilità e coerenza dei materiali
Per progetti più grandi, la coerenza tra i lotti di produzione è importante. La lega e lo stato d'animo selezionati dovrebbero essere chiaramente definiti nelle specifiche tecniche e i registri di produzione dovrebbero consentire di distinguere i materiali approvati dai sostituti. La coerenza è particolarmente importante quando la lavorazione del profilo, l'anodizzazione o il rivestimento vengono eseguiti in diverse fasi di produzione.
- Definire la lega e la tempra:Evitare di utilizzare termini generici come “alluminio ad alta resistenza” senza una designazione tecnica.
- Abbina la sezione al carico:La selezione del materiale e la geometria del profilo dovrebbero essere considerate insieme.
- Esaminare i requisiti di fabbricazione:Taglio, lavorazione, unione e finitura possono influenzare le prestazioni pratiche del componente finito.
- Mantieni i record allineati:Le specifiche dei materiali devono corrispondere ai disegni di produzione e alla documentazione di ispezione.
Come funzionano la serie di telai e la profondità del profilo
Le serie di telai sono spesso utilizzate per descrivere la larghezza nominale o la famiglia strutturale di un profilo in alluminio. Offrono ad acquirenti e progettisti un comodo punto di partenza per il confronto, ma il numero di serie da solo non definisce la prestazione completa di una finestra o di una porta.
Un telaio più profondo può offrire più spazio interno per camere, vetro, guarnizioni, rinforzi o componenti a taglio termico. Un profilo più compatto può offrire proporzioni visive più sottili. Nessuno dei due approcci è universalmente superiore. Il giusto equilibrio dipende dall'edificio, dalla configurazione delle vetrate, dalla campata strutturale, dall'esposizione agli agenti atmosferici e dall'obiettivo di progettazione.
| Variabile di progettazione | Cosa influenza | Perché è importante |
|---|---|---|
| Profondità del profilo | Rigidità delle sezioni, adattamento delle vetrate, geometria del sistema | Le sezioni più profonde possono fornire ulteriore spazio strutturale e funzionale |
| Spessore della parete | Rigidità locale, comportamento alla lavorazione, resistenza della connessione | Una progettazione inadeguata della sezione può creare distorsioni o scarso supporto hardware |
| Disposizione della camera | Forza, drenaggio, strategia termica | La geometria interna influisce più dell'apparenza |
| Vetri formato tascabile | Compatibilità del vetro e disposizione delle guarnizioni | Il telaio deve supportare correttamente la struttura della vetratura specificata |
Perché la stessa serie può comportarsi in modo diverso
Due prodotti che portano la stessa designazione della serie nominale possono differire in lega, spessore della parete, design della camera, sistema hardware, configurazione del vetro e struttura a taglio termico. Pertanto, i numeri di serie dovrebbero essere trattati come identificatori all’interno di un sistema piuttosto che come etichette di prestazione universali.
Per gli acquisti tecnici e il coordinamento della progettazione è utile confrontare i disegni in sezione fianco a fianco. Ciò rende più semplice identificare le differenze difficili da giudicare solo dai nomi dei prodotti.
Scelta tra configurazioni di apertura
Lo stile di apertura influisce direttamente sulla ventilazione, sulla pulizia, sulla visuale, sui carichi hardware, sulla gestione dell'acqua e sul modo in cui l'apertura interagisce con la stanza o la facciata. Una configurazione adeguata inizia con la destinazione d'uso e non solo con l'aspetto.
Il funzionamento incernierato può fornire una ventilazione efficace e un'area di apertura libera. È utile laddove il flusso d'aria diretto e il funzionamento pratico sono prioritari.
Le ante scorrevoli si muovono all'interno del proprio piano, il che può essere utile quando lo spazio esterno o interno per un'anta oscillante è limitato.
Il funzionamento con cerniera superiore può consentire la ventilazione e allo stesso tempo aiutare a gestire la pioggia leggera quando la geometria di apertura e le guarnizioni sono progettate correttamente.
Più pannelli collegati possono creare un'ampia apertura quando il progetto richiede una connessione più forte tra spazi interni ed esterni.
Sistemi di ante
Le unità a battente possono fornire un percorso del flusso d'aria relativamente diretto e sono comunemente utilizzate dove la ventilazione è importante. Poiché l'anta sporge nella direzione di apertura, i progettisti dovrebbero controllare il posizionamento dei mobili, i percorsi di circolazione, l'accesso per la pulizia e la portata della ferramenta.
Sistemi scorrevoli
Le unità scorrevoli vengono spesso scelte laddove è auspicabile un movimento di apertura salvaspazio. L'allineamento dei cingoli, la qualità dei rulli, il drenaggio e la relazione tra il pannello mobile e il telaio sono fondamentali per un funzionamento regolare. Un sistema scorrevole non va giudicato solo dalla fluidità con cui si muove un campione da showroom quando è nuovo; anche la geometria del binario a lungo termine e la manutenzione dell'hardware sono importanti.

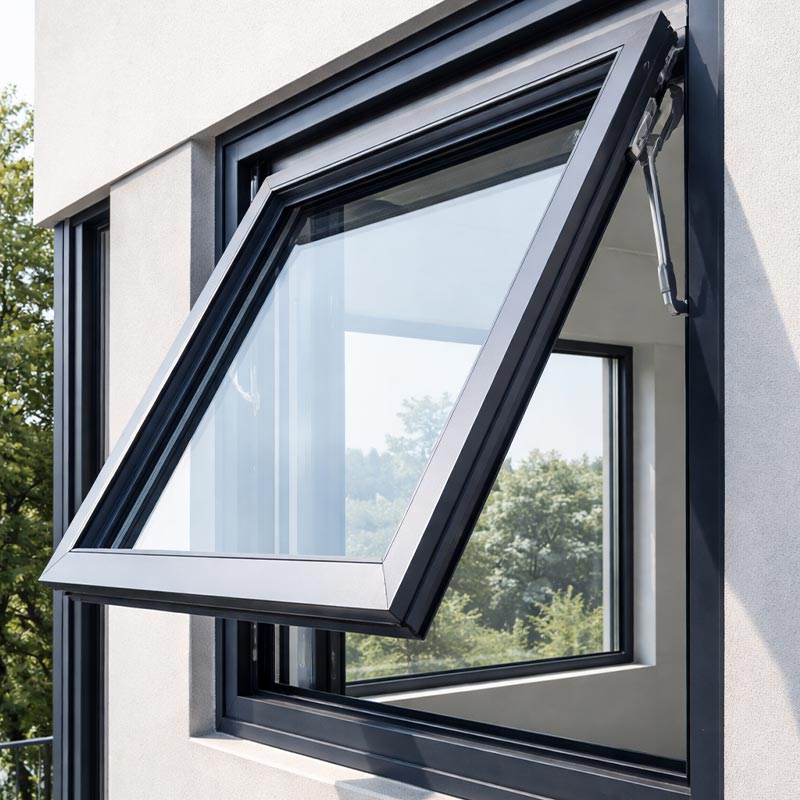

Tendalini e configurazioni specializzate
Le finestre esterne possono essere pratiche per la ventilazione controllata e possono creare un ritmo distintivo della facciata. Configurazioni specializzate possono anche combinare diverse modalità di apertura, come le funzioni scorrevoli e a battente, per adattarsi a disposizioni di stanze complesse.
Prestazioni termiche e controllo meteorologico
Le prestazioni termiche non sono determinate solo dall'alluminio. La domanda importante è come il calore si muove attraverso l'intero assemblaggio e come il telaio, il vetro, le guarnizioni, i distanziatori e la struttura circostante gestiscono tale movimento.
L’alluminio tradizionale è altamente conduttivo. Per gli edifici che richiedono prestazioni termiche migliorate, i sistemi a taglio termico possono interrompere il percorso conduttivo diretto attraverso il telaio utilizzando un separatore a bassa conduttività tra le porzioni della sezione metallica. A questo scopo vengono comunemente utilizzate le barriere termiche a base PA66.
Perché i tagli termici sono importanti
Lo scopo fondamentale del taglio termico è ridurre il trasferimento di calore diretto attraverso il telaio. Un sistema adeguatamente progettato può anche migliorare il comportamento della temperatura superficiale interna e ridurre la probabilità di formazione di condensa in condizioni interne ed esterne adeguate.
Tuttavia, le prestazioni di taglio termico non dipendono dalla semplice aggiunta di una striscia isolante. La geometria della barriera termica, la continuità attorno agli angoli, il design del bordo del vetro, le interfacce hardware, la profondità del telaio, le guarnizioni e l'installazione sono tutti fattori che influenzano il risultato reale.
Resistenza all'aria, all'acqua e al vento
Le prestazioni meteorologiche dovrebbero essere valutate come un sistema. Le guarnizioni di compressione, i canali di drenaggio, le guarnizioni, le interfacce delle vetrate, la gestione della pressione, i giunti angolari e la geometria del telaio contribuiscono al risultato finale.
La resistenza al vento dipende in egual misura dalla configurazione completa. La rigidità del profilo, le dimensioni del vetro, la spaziatura dei montanti, il rinforzo, l'ancoraggio e l'altezza dell'edificio possono modificare sostanzialmente i requisiti di progettazione. Una specifica di prodotto che non identifica il contesto di test o di progettazione dovrebbe quindi essere interpretata con attenzione.
| Area delle prestazioni | Componenti chiave | Tipico focus ingegneristico |
|---|---|---|
| Termico | Barriera termica, geometria del telaio, vetro, distanziatore, guarnizioni | Ridurre i percorsi termici conduttivi e convettivi |
| Tenuta all'aria | Guarnizioni, giunti angolari, compressione hardware | Mantenere una tenuta continua durante il funzionamento e il movimento |
| Tenuta all'acqua | Canali di drenaggio, percorsi di drenaggio, guarnizioni, controllo della pressione | Dirigere l'acqua accidentale lontano dalle superfici interne |
| Resistenza al vento | Rigidità del profilo, vetro, rinforzo, ancoraggi | Controllare la deflessione e mantenere un funzionamento sicuro sotto carico |
Per gli edifici sensibili al clima, questo approccio sistemico è particolarmente importante. Una specifica dovrebbe spiegare quali parti dell'assieme contribuiscono alle prestazioni richieste piuttosto che presentare un numero di prestazioni isolato senza contesto.
Vetro, guarnizioni, ferramenta e drenaggio
Il telaio è solo una parte di un'apertura. Vetro, guarnizioni, hardware e drenaggio possono determinare se l'unità finita funziona come previsto nell'uso quotidiano.
Configurazione in vetro
Lo spessore del vetro, il numero di vetri, la larghezza della cavità, la scelta del rivestimento, la configurazione acustica e i requisiti di sicurezza dovrebbero essere considerati in relazione al sistema di profili. Un vetro più pesante aumenta il carico sostenuto dall'anta e dalla ferramenta, quindi la compatibilità deve essere verificata anziché supposta.
Ad esempio, un'unità di vetratura isolante multistrato può migliorare le prestazioni termiche e acustiche, ma il telaio deve avere una profondità delle tasche di vetratura e una capacità strutturale sufficienti per supportare l'accumulo selezionato. La scelta del vetro dovrebbe quindi avvenire insieme alla scelta della cornice.
Guarnizioni e guarnizioni
Le guarnizioni mantengono il contatto tra i componenti che necessitano di una separazione controllata. I sistemi di tenuta a base EPDM sono ampiamente utilizzati nelle applicazioni architettoniche perché offrono utili caratteristiche di resistenza agli agenti atmosferici se specificati e installati correttamente.
Anche la geometria della guarnizione è importante. Una guarnizione deve essere sufficientemente compressa per mantenere la continuità ma non sovraccaricata al punto da rendere inutilmente difficile il funzionamento. La giunzione degli angoli, la lunghezza della guarnizione, il posizionamento del giunto e la qualità dell'installazione contribuiscono tutti all'affidabilità della tenuta.
Hardware
Cerniere, serrature, rotelle, maniglie, limitatori, tiranti e sistemi multipunto devono essere adattati alle dimensioni e al peso dell'anta. La capacità dell'hardware dovrebbe essere considerata insieme alla frequenza operativa e all'esposizione ambientale.
Drenaggio
Un telaio adeguatamente drenato non tenta di rendere ogni superficie assolutamente asciutta. Invece, gestisce l’umidità accidentale guidando l’acqua attraverso percorsi controllati verso punti di scarico esterni. Le aperture di drenaggio devono rimanere libere dopo la fabbricazione, la finitura, l'installazione e la pulizia.
- Compatibilità vetro:Confermare spessore, peso, profondità della tasca e metodo di smaltatura.
- Continuità della tenuta:Controllare gli angoli, i giunti, la compressione e l'accesso per la sostituzione, ove applicabile.
- Capacità dell'hardware:Abbinare la ferramenta al peso, alle dimensioni e alla frequenza di apertura dell'anta.
- Percorso di drenaggio:Verificare che l'acqua abbia un percorso definito verso l'esterno.
Trattamento superficiale e aspetto a lungo termine
Il trattamento superficiale è una parte sia visiva che funzionale di un sistema architettonico in alluminio. La finitura influenza il colore, la struttura, la resistenza all'esposizione ambientale, la pulibilità e la qualità percepita della facciata completata.
Gli approcci comuni includono l'anodizzazione, la verniciatura a polvere, gli effetti di trasferimento termico per l'aspetto delle venature del legno e i rivestimenti a base di fluorocarburi per applicazioni esterne impegnative. Ciascun metodo crea un carattere superficiale diverso e deve essere selezionato in base all'aspetto desiderato e alle condizioni ambientali.
Superfici anodizzate
L'anodizzazione crea uno strato di ossido controllato sulla superficie dell'alluminio. Può produrre finiture metalliche e un aspetto architettonico durevole preservando una connessione visiva con il materiale di alluminio sottostante.
Verniciatura a polvere
La verniciatura a polvere offre un'ampia flessibilità cromatica ed è ampiamente utilizzata per le facciate residenziali e commerciali contemporanee. Può supportare sistemi di colore standard e finiture specifiche del progetto quando la preparazione del substrato, il pretrattamento, l'indurimento e la qualità del rivestimento sono adeguatamente controllati.
Effetti delle venature del legno
Le tecniche di trasferimento termico possono creare modelli visivi che assomigliano al legno pur mantenendo un substrato di alluminio. Questo approccio è utile quando un progetto ricerca un aspetto architettonico più caldo senza modificare la piattaforma materiale di base.
Cosa dovrebbe essere controllato?
| Opzione di finitura | Carattere visivo | Considerazione utile |
|---|---|---|
| Anodizzazione | Metallico e architettonico | Utile dove si desidera il carattere naturale dell'alluminio |
| Verniciatura a polvere | Ampia gamma di colori solidi e texture | Adatto a molti programmi colore residenziali e commerciali |
| Trasferimento termico | Aspetto delle venature del legno | Utile per progetti che combinano inquadrature contemporanee con segnali visivi più caldi |
| Rivestimento in fluorocarbonio | Aspetto esterno architettonico | Può essere preso in considerazione per esposizioni di facciate più impegnative se specificato correttamente |
L'uniformità del colore è importante anche quando molte unità sono installate su una facciata. Le specifiche del progetto dovrebbero definire il tipo di finitura, il riferimento del colore, le aspettative di lucentezza o struttura e i criteri di ispezione accettabili.
Abbinamento dei sistemi alle applicazioni edili
Diversi tipi di edifici pongono esigenze diverse in termini di aperture. Piuttosto che cercare una configurazione universale, i progettisti dovrebbero identificare i requisiti ambientali e operativi dominanti del progetto.
Le priorità spesso includono la luce del giorno, la ventilazione, il comfort acustico, l’accesso per la pulizia, il controllo termico e un equilibrio tra proporzioni visive e utilizzo pratico.
Il funzionamento ripetuto, le dimensioni maggiori delle vetrate, il coordinamento della facciata, la sicurezza, la durata e l'aspetto coerente possono diventare più importanti.
La pressione del vento, l'ancoraggio, la deflessione strutturale, la gestione dell'acqua e l'accesso per la manutenzione meritano una revisione ingegneristica dettagliata.
L'aria carica di sale aumenta l'importanza della selezione dei materiali, della preparazione della superficie, della qualità del rivestimento, del drenaggio e della resistenza alla corrosione dell'hardware.
Considerazioni residenziali
Le case in genere richiedono aperture facili da azionare, pulire, ventilare e manutenere. Le camere da letto possono trarre vantaggio da considerazioni acustiche, le zone giorno possono dare priorità a superfici vetrate più grandi e le cucine o i bagni possono richiedere una ventilazione pratica. La configurazione ideale dipende dalla stanza e non solo dalla categoria dell'edificio.
Considerazioni commerciali
Gli edifici commerciali possono avere cicli di apertura più frequenti e maggiori esigenze di coordinamento. L'installazione ripetuta dello stesso modulo rende particolarmente importante la coerenza dimensionale. La durabilità dell'hardware, l'accessibilità alla sostituzione e l'uniformità della finitura dovrebbero essere discussi durante la selezione del sistema.
Facciate alte e a vista
All’aumentare dell’altezza e dell’esposizione dell’edificio, il comportamento del vento e dell’acqua diventa più significativo. Il telaio deve essere analizzato insieme alle dimensioni del vetro, ai punti di fissaggio, ai montanti, ai traversi e alla struttura del muro circostante. È anche importante coordinare il drenaggio esterno e le finiture interne in modo che l'apertura funzioni correttamente una volta installata.
Ambienti industriali
Gli impianti industriali possono esporre le aperture a polvere, umidità, sostanze chimiche, variazioni di temperatura o pulizia intensiva. In queste situazioni, il trattamento della superficie, la scelta delle guarnizioni, la protezione dell'hardware e l'accesso per la manutenzione possono diventare più importanti delle caratteristiche decorative.
Come leggere una specifica tecnica
Una buona specifica tecnica dovrebbe rendere il sistema comprensibile senza fare affidamento sul linguaggio del marketing. Acquirenti, architetti, ingegneri e installatori dovrebbero essere in grado di identificare cosa viene effettivamente fornito e a quali condizioni si applica la prestazione dichiarata.
| Articolo di specifica | Cosa cercare | Perché è importante |
|---|---|---|
| Lega e tempra | Designazione esatta del materiale | Fornisce una base per comprendere il comportamento meccanico |
| Serie di profili | Dimensioni nominali della famiglia e della sezione | Aiuta a identificare il sistema di telaio e lo spazio di verniciatura disponibile |
| Accumulo di vetro | Spessore del pannello, cavità, configurazione | Si riferisce direttamente ai requisiti di peso, termici, acustici e di sicurezza |
| Progettazione termica | Materiale e configurazione a taglio termico | Mostra come viene gestito il trasferimento di calore conduttivo |
| Prestazioni in aria e acqua | Prestazioni testate o specificate con condizioni chiare | Evita di interpretare numeri isolati senza contesto |
| Resistenza al vento | Grado, pressione di progetto o base di prova equivalente | Collega il sistema all'esposizione del progetto e ai requisiti strutturali |
| Fine | Processo di rivestimento o anodizzazione e riferimento del colore | Definisce le aspettative sull'aspetto e sul trattamento superficiale |
Richiedere i disegni delle sezioni
Una sezione del profilo è uno dei documenti più utili per il confronto tecnico. Può rivelare se il prodotto dispone di camere termiche, dove si trova il vetro, come funzionano le guarnizioni, dove corrono i canali di drenaggio e quanto spazio è disponibile per l'hardware.
Chiedi cosa descrivono i numeri delle prestazioni
I numeri hanno valore solo quando il loro contesto è chiaro. Un coefficiente termico può descrivere una sezione particolare, una struttura di vetratura o un assemblaggio completo. Ad una configurazione di prova definita può essere associata una classificazione di impermeabilità o di resistenza al vento. Le specifiche tecniche dovrebbero quindi spiegare la condizione testata o calcolata piuttosto che presentare numeri senza una configurazione di riferimento.
Separare le funzionalità standard dalle opzioni specifiche del progetto
Alcune caratteristiche sono standard per una famiglia di prodotti mentre altre dipendono dai requisiti del progetto. Una specifica chiara dovrebbe distinguere tra opzioni di profilo standard, configurazioni di vetro disponibili, scelte di finitura, pacchetti hardware e dimensioni personalizzate.
Errori comuni nelle specifiche e nell'installazione
Molti problemi di prestazioni non sono causati dal materiale fondamentale stesso. Derivano da componenti non corrispondenti, specifiche poco chiare, scarso controllo di fabbricazione o dettagli di installazione non coordinati con il sistema di finestre e porte.
- Scegliendo solo in base all'aspetto:Un telaio sottile può sembrare attraente ma richiede comunque una capacità strutturale sufficiente per le dimensioni del vetro previste e il carico ambientale.
- Ignorando il peso del vetro:Vetrature più pesanti modificano i carichi dell'anta e possono influenzare la scelta della ferramenta, le cerniere, i rulli e la deflessione del telaio.
- Trattare un numero di serie come una valutazione delle prestazioni:La stessa serie nominale può contenere diverse configurazioni strutturali e termiche.
- Sottovalutare il drenaggio:Un percorso di drenaggio può essere bloccato da sigillante, detriti, lavorazione errata o errori di installazione.
- Utilizzo di hardware non adatto:L'hardware deve corrispondere alle dimensioni di apertura, al peso dell'anta, alla frequenza operativa e all'esposizione.
- Saltare il coordinamento dell'installazione:Anche un'unità ben progettata può funzionare male se l'interfaccia perimetrale non è correttamente sigillata, ancorata e drenata.
- Confronto dei nomi delle finiture anziché delle specifiche:Due rivestimenti con nomi di colore simili possono avere requisiti di processo e caratteristiche prestazionali esterne diversi.
- Basandosi su un vago linguaggio di durabilità:Dichiarazioni come "molto forte" o "di lunga durata" sono meno utili delle informazioni definite su materiale, finitura, test e manutenzione.
L'installazione fa parte del sistema
L'apertura deve essere installata in modo che il suo telaio rimanga correttamente allineato, fissato meccanicamente e integrato con la struttura della parete. I giunti perimetrali richiedono materiali e dettagli adeguati per gestire il movimento e l'umidità.
L'allineamento è particolarmente importante per i sistemi scorrevoli e multipunto. Un telaio leggermente fuori squadra può creare una compressione non uniforme, un'usura prematura dell'hardware o un funzionamento difficile. Le tolleranze di installazione dovrebbero pertanto essere definite prima dell'inizio dei lavori.
Perché la produzione di precisione è importante
L'estrusione è solo l'inizio del processo di produzione. Le aperture architettoniche in genere comportano il taglio, la lavorazione CNC, la foratura, la lavorazione degli angoli, il montaggio, la verniciatura, la sigillatura, la finitura superficiale, l'ispezione e l'imballaggio. Ogni fase può influenzare l'assemblaggio finale.
La coerenza dimensionale è particolarmente importante perché finestre e porte contengono più componenti interagenti. Se la posizione del foro, la lunghezza del taglio, il giunto angolare o la tasca della vetrata non sono coerenti, il problema può manifestarsi in seguito come problema hardware, problema di allineamento, problema di sigillatura o regolazione dell'installazione.
Controllo dell'estrusione
I profili estrusi devono mantenere la geometria della sezione prevista entro tolleranze definite. La coerenza diventa più importante quando i profili vengono uniti in grandi assiemi o quando più unità devono allinearsi visivamente su una facciata.
Lavorazione CNC
La lavorazione controllata da computer può migliorare la ripetibilità di fori hardware, caratteristiche di drenaggio, posizioni delle maniglie, interfacce angolari e altre operazioni critiche. Il valore della lavorazione non risiede semplicemente nell'automazione ma nel controllo e nell'ispezione ripetibili del processo.
Qualità dell'assemblaggio
Le squadre di assemblaggio devono comprendere la relazione tra dimensioni del telaio, guarnizioni, vetro, ferramenta e drenaggio. Il corretto posizionamento dei componenti può essere importante tanto quanto la qualità dei componenti. Una guarnizione premium installata in modo errato costituisce pur sempre un difetto di installazione.
Punti di ispezione
- Ispezione del materiale in entrata:Confermare la lega specificata, le dimensioni del profilo e le condizioni visibili del materiale.
- Ispezione della lavorazione:Controllare i fori, le fessure, le aperture di drenaggio e le dimensioni critiche rispetto ai disegni approvati.
- Ispezione dell'assemblaggio:Verificare l'allineamento degli angoli, l'installazione dell'hardware, la continuità della sigillatura e il supporto della vetratura.
- Ispezione funzionale:Azionare ripetutamente le unità rappresentative per verificare il movimento regolare e l'innesto del bloccaggio.
- Fine dell'ispezione:Esamina il colore, l'aspetto del rivestimento, i graffi, i segni di manipolazione e i difetti superficiali visibili.
Un processo produttivo disciplinato crea un legame più forte tra la specifica tecnica e ciò che arriva in cantiere. Questa connessione è particolarmente preziosa per progetti con moduli ripetuti o un rigoroso coordinamento della facciata.
Un quadro pratico di selezione
Un processo di selezione sistematico può rendere più chiaro il funzionamento delle specifiche e ridurre il rischio di trascurare un requisito critico.
- Definire l'ambiente dell'edificio:Identificare clima, esposizione, altezza dell'edificio, orientamento, umidità, esposizione al sale e condizioni di pulizia.
- Definire la funzione di apertura:Decidi se la ventilazione, le grandi aperture chiare, il movimento compatto, la sicurezza, l'accesso o il controllo acustico hanno la massima priorità.
- Definire i requisiti della vetratura:Stabilire lo spessore del vetro, il numero dei vetri, le caratteristiche di sicurezza, gli obiettivi acustici e il peso unitario previsto.
- Definire i requisiti strutturali:Esaminare le dimensioni dell'apertura, i carichi del vento, la campata, l'ancoraggio e le forze operative previste.
- Definire i requisiti termici:Determinare se è necessaria una configurazione a taglio termico e coordinarla con il sistema di vetratura.
- Definire il trattamento superficiale:Selezionare l'anodizzazione, la verniciatura a polvere, l'aspetto delle venature del legno o un'altra finitura specificata in base all'esposizione ambientale e all'intento architettonico.
- Definire l'hardware:Adatta cerniere, serrature, maniglie, rotelle, tiranti e altri accessori alle dimensioni dell'anta e alla frequenza operativa.
- Revisione dell'installazione:Confermare le interfacce delle pareti, l'ancoraggio, gli spessori, i giunti perimetrali, il drenaggio e l'accesso alla regolazione.
- Esaminare la documentazione:Assicurarsi che disegni, specifiche, criteri di ispezione e campioni di finitura approvati siano coerenti con l'ordine di produzione.
Per i team di progetto che confrontano i sistemi, un’utile matrice di valutazione può mantenere le discussioni focalizzate su caratteristiche misurabili piuttosto che su descrizioni generali del prodotto.
| Categoria di valutazione | Domanda chiave | Prove preferite |
|---|---|---|
| Materiale | La lega e lo stato d'animo sono chiaramente definiti? | Specifica materiale tecnico |
| Profilo | La sezione è adatta alle dimensioni di apertura e al carico? | Disegno in sezione e dati di progettazione |
| Vetri | Il sistema è in grado di supportare la stratificazione del vetro richiesta? | Dimensioni tasca vetrata e dati di carico |
| Termico | La strategia termica è adeguata per l’edificio? | Dettagli del sistema e dati sulle prestazioni termiche |
| Tempo atmosferico | Come vengono gestite l'aria e l'acqua? | Layout delle tenute, progettazione del drenaggio e dati di test |
| Hardware | Il sistema operativo è compatibile con l'anta? | Programmazione hardware e capacità di carico |
| Fine | Il trattamento superficiale è adatto all'ambiente? | Specifiche di finitura e standard di ispezione |
| Installazione | È possibile installare e regolare l'unità in modo coerente? | Dettagli di installazione e dichiarazione del metodo |
La specifica più utile è quella che può essere compresa dai team di progettazione, approvvigionamento, produzione, controllo qualità e installazione senza richiedere interpretazioni diverse in ogni fase.
Quando la personalizzazione ha senso
Le configurazioni personalizzate possono essere utili quando i moduli standard non soddisfano completamente i requisiti del progetto. Le aree di personalizzazione comuni includono dimensioni del profilo, dimensione dell'apertura, configurazione del vetro, combinazioni hardware, finitura, colore, struttura a taglio termico e dettagli speciali dell'interfaccia.
La personalizzazione dovrebbe comunque essere controllata da un processo tecnico documentato. Un prodotto personalizzato necessita di disegni approvati, tolleranze definite, requisiti di materiale chiari e un metodo di ispezione coerente. La personalizzazione è più efficace quando risolve un requisito reale del progetto piuttosto che aggiungere complessità senza un vantaggio funzionale.
Il ruolo della comunicazione tecnica
Una buona comunicazione tra il team di progetto e il produttore può prevenire problemi evitabili. Informazioni importanti includono dimensioni di apertura, specifiche del vetro, esposizione ambientale prevista, priorità prestazionali, funzionamento preferito, requisiti di finitura, vincoli di installazione e standard locali pertinenti.
Domande chiare spesso producono risposte migliori rispetto a richieste generiche. Chiedere la sezione del profilo, il grado della lega, la gamma di vetri, il tipo di hardware, il materiale di tenuta, il processo di trattamento superficiale e la classificazione delle prestazioni applicabile crea una conversazione tecnica più utile rispetto alla semplice domanda se un prodotto è "di alta qualità".
Domande frequenti
Le seguenti domande riguardano considerazioni tecniche comuni nella scelta e nella specifica delle moderne aperture architettoniche in alluminio.
Cosa rende l’alluminio adatto alle finestre e alle porte architettoniche moderne?
L'alluminio combina un peso strutturale relativamente basso con un'utile resistenza meccanica, un'eccellente flessibilità di estrusione, stabilità dimensionale e un'ampia gamma di opzioni di finitura superficiale. Queste proprietà consentono ai produttori di creare sezioni di profilo dettagliate che integrano tasche per vetrate, camere, guarnizioni, percorsi di drenaggio e interfacce hardware.
6061-T6 è sempre migliore di 6063-T5?
Il N. 6061-T6 offre generalmente una maggiore resistenza meccanica, mentre il 6063-T5 è ampiamente adatto all'estrusione architettonica e alla produzione di profili dettagliati. La lega appropriata dipende dai requisiti strutturali, dalla geometria della sezione, dalle esigenze di fabbricazione e dall'applicazione prevista.
Cosa mi dice il numero di serie del telaio?
Un numero di serie identifica comunemente una famiglia di profili o una dimensione nominale del telaio all'interno di un particolare sistema. È utile per l'organizzazione e il confronto, ma non deve essere trattato come una valutazione prestazionale universale perché la lega, lo spessore delle pareti, il design della camera, la vetratura, l'hardware e le condizioni di prova possono variare.
Perché nei serramenti in alluminio si utilizzano i tagli termici?
Un taglio termico interrompe il percorso conduttivo diretto attraverso il telaio metallico. Ciò può migliorare le prestazioni termiche e aiutare a gestire le temperature della superficie interna quando il sistema completo è progettato correttamente con vetri e sigillature adeguate.
Quale stile di apertura è migliore per la ventilazione?
Non esiste una configurazione migliore per ogni stanza. I modelli con ante e tende da sole possono fornire una ventilazione diretta, mentre i sistemi scorrevoli possono essere più adatti laddove lo spazio di apertura disponibile è limitato. La scelta dovrebbe considerare il flusso d'aria, la disposizione della stanza, l'accesso per la pulizia, l'esposizione agli agenti atmosferici e le abitudini operative.
Quanto è importante la scelta del vetro?
Il vetro è una delle parti più importanti dell'intera apertura. Lo spessore, il peso, la configurazione del vetro, le caratteristiche di sicurezza e le proprietà termiche o acustiche influiscono sulla progettazione del telaio, sulla scelta dell'hardware, sulla compatibilità delle tasche per vetri e sulle prestazioni generali.
Il colore della superficie può essere personalizzato?
Molti sistemi architettonici in alluminio supportano un’ampia gamma di colori e finiture. A seconda del trattamento selezionato, la personalizzazione può includere colori architettonici standard, effetti metallici, aspetti di venature del legno e riferimenti cromatici specifici del progetto.
Cosa è necessario controllare prima dell'avvio della produzione?
Confermare il sistema di profili, la lega e la tempra approvati, le dimensioni dell'apertura, la struttura della vetratura, la ferramenta, le guarnizioni, la disposizione del drenaggio, la finitura, il riferimento del colore, le tolleranze, le interfacce di installazione e i requisiti prestazionali applicabili. I disegni approvati dovrebbero riflettere la configurazione di produzione finale.
Le grandi aperture vetrate possono utilizzare lo stesso sistema delle finestre residenziali più piccole?
Non necessariamente. Aperture più grandi introducono requisiti strutturali e hardware diversi, in particolare quando il vetro diventa più pesante o l'esposizione al vento aumenta. Gli assemblaggi più grandi dovrebbero essere esaminati utilizzando le dimensioni effettive, i carichi, la geometria del profilo, i rinforzi, le vetrature e le condizioni di ancoraggio.
Come dovrebbero essere valutate le prestazioni meteorologiche?
L'ermeticità all'aria, l'impermeabilità e la resistenza al vento devono essere considerate insieme all'assemblaggio completo. Esaminare guarnizioni, giunti angolari, percorsi di drenaggio, geometria del profilo, vetrate, compressione dell'hardware, interfacce di installazione e le condizioni in cui sono stati ottenuti i risultati dei test dichiarati.
Perché la qualità dell’installazione è così importante?
L'installazione determina se il telaio ingegnerizzato può funzionare correttamente nell'edificio reale. L'allineamento, gli ancoraggi, i giunti perimetrali, il drenaggio, il supporto dei vetri e la regolazione dell'hardware influiscono tutti sul funzionamento e sulle prestazioni meteorologiche. Un prodotto ben progettato può comunque avere prestazioni inferiori se l'installazione non è coerente.
Quali informazioni deve ricevere un produttore per un progetto personalizzato?
Informazioni utili sul progetto includono dimensioni di apertura, tipo di edificio, esposizione ambientale, stile di apertura desiderato, configurazione del vetro, requisiti strutturali, aspettative termiche, finitura e colore, preferenze hardware, vincoli di installazione e standard tecnici pertinenti.
Costruire aperture migliori attraverso specifiche migliori
Le prestazioni di un'apertura di facciata moderna sono il risultato di molte decisioni collegate. L'alluminio fornisce una piattaforma strutturale adattabile, ma il risultato finale dipende anche dal design del profilo, dalla selezione della lega, dai vetri, dalla separazione termica, dalle guarnizioni, dalla ferramenta, dal drenaggio, dal trattamento superficiale, dalla precisione della produzione e dall'installazione.
Una specifica attenta inizia quindi dalle reali condizioni dell'edificio. Una volta comprese tali condizioni, diventa più semplice selezionare una configurazione di apertura, definire una famiglia di telai adeguata, coordinare il sistema di verniciatura, identificare le caratteristiche meteorologiche e termiche richieste e stabilire i punti di ispezione necessari durante la produzione e l'installazione.
Questo approccio crea anche una migliore comunicazione in tutto il progetto. Gli architetti possono spiegare l'intento progettuale, gli ingegneri possono definire i requisiti prestazionali, i team di approvvigionamento possono confrontare le configurazioni tecniche, i produttori possono preparare documenti di produzione accurati e gli installatori possono lavorare con una serie chiara di dettagli dell'interfaccia.
Per i progetti che richiedono una combinazione di prestazioni strutturali, linee architettoniche pulite, gestione delle condizioni meteorologiche, finiture flessibili e funzionamento pratico a lungo termine, i sistemi in alluminio attentamente progettati forniscono una base versatile. La chiave non è scegliere la configurazione più complicata, ma scegliere la configurazione che si adatta all’edificio, all’ambiente e al modo in cui le persone utilizzeranno lo spazio.
Hai bisogno di una configurazione tecnica per il tuo progetto?
Per la selezione del profilo specifico del progetto, le configurazioni di apertura, la compatibilità delle vetrate, le finiture superficiali e i requisiti architettonici personalizzati,contattaciper discutere i dettagli tecnici con il team del produttore.
